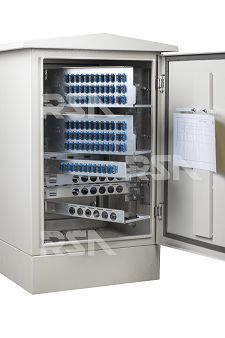

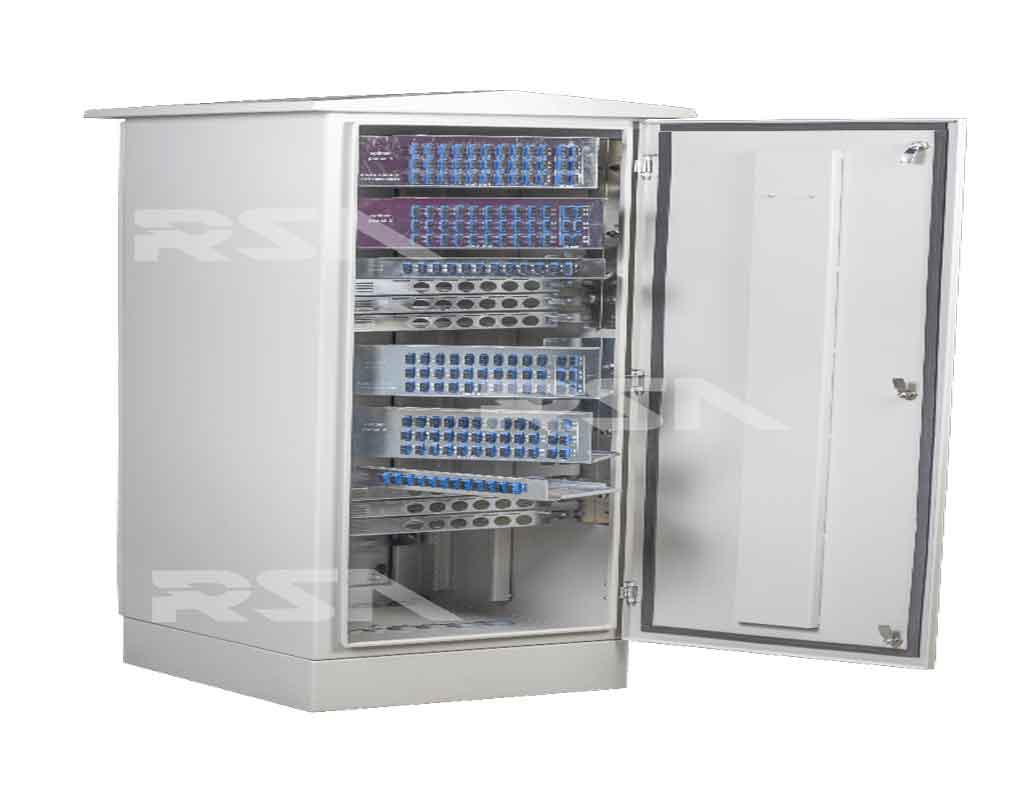

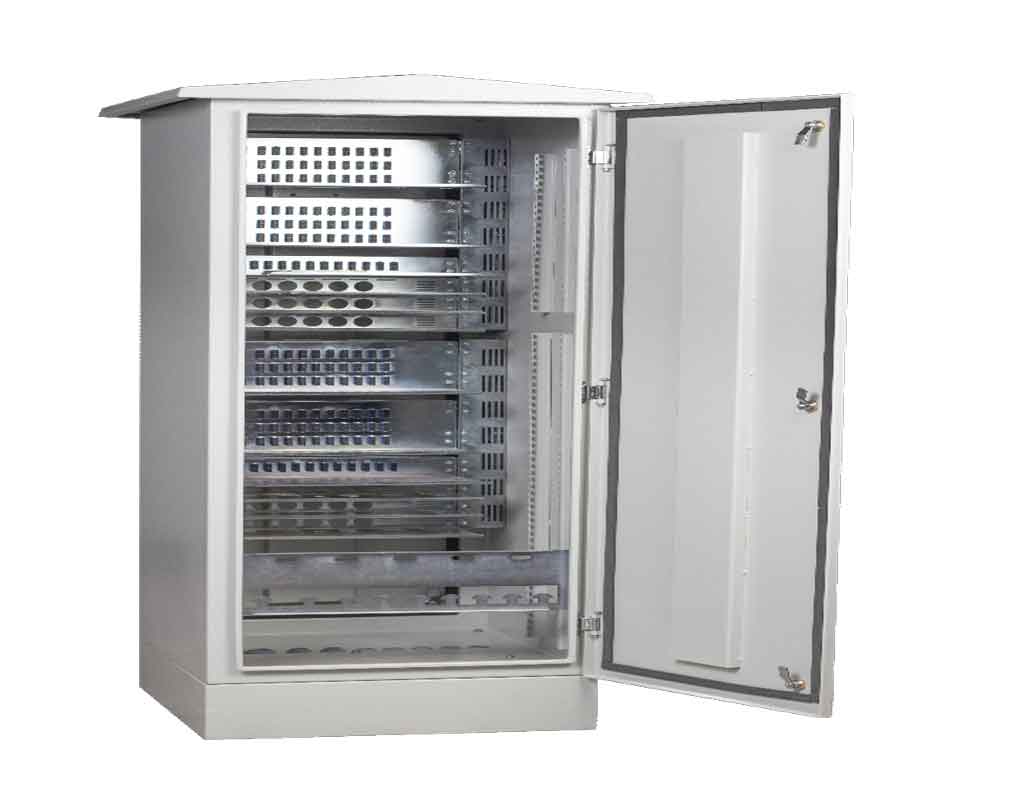

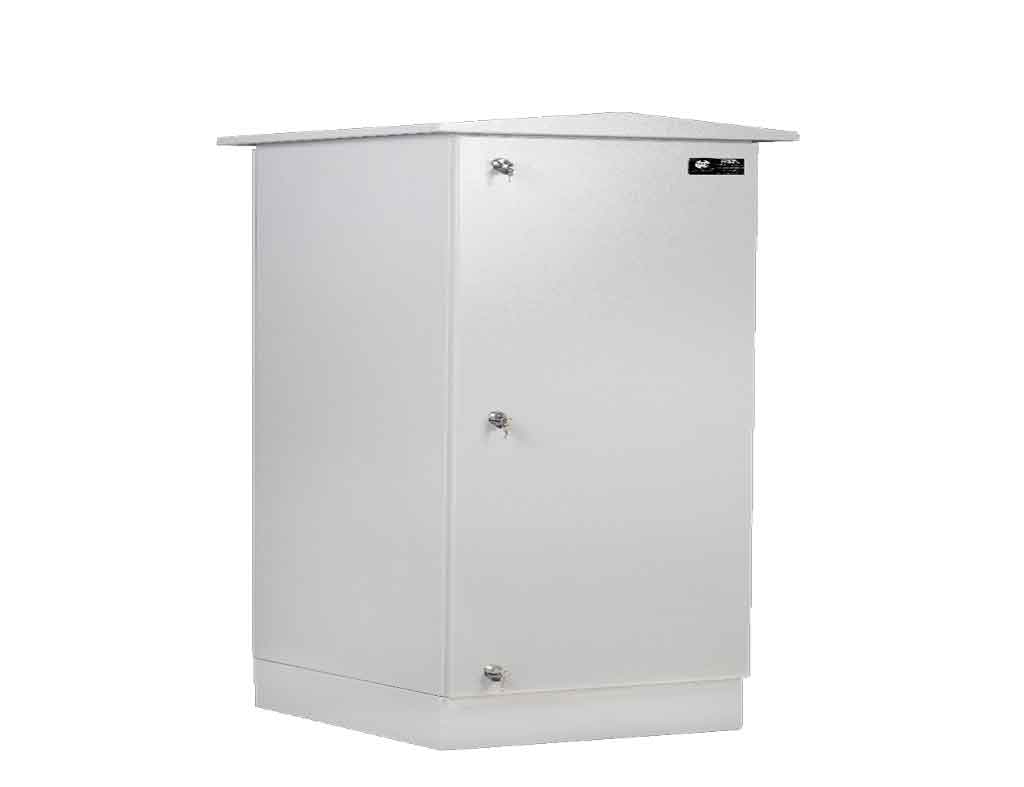

کابینت راک فیبرنوری ODC 288 core زمینی RASA-AS 288
ODC 288 core Splitter arrangement
|
نام |
مقدار |
|
مدل |
ایستاده اسپلیتری |
|
ظرفیت |
288 CORE |
|
نوع آداپتور |
SC/DX |
|
جنس بدنه |
فلزی |
|
درجه حفاظت نفوذ آب و خاک |
IP55 |
| رنگ |
Ral 7035 |
|
ابعاد |
W=600mm H=1800mm D=660mm |
راک های ODC (OPTICAL DISTRIBUTION CABINET) در سیستمهای ارتباطی فیبر نوری با زیر ساخت GPON برای شبکه های FTTH (FIBER TO THE HOME ) استفاده می شود . درون راکهای ODC طراحی شده شرکت رسا صنعت دارای PANEL های SWING با مشخصات ذیل می باشد:

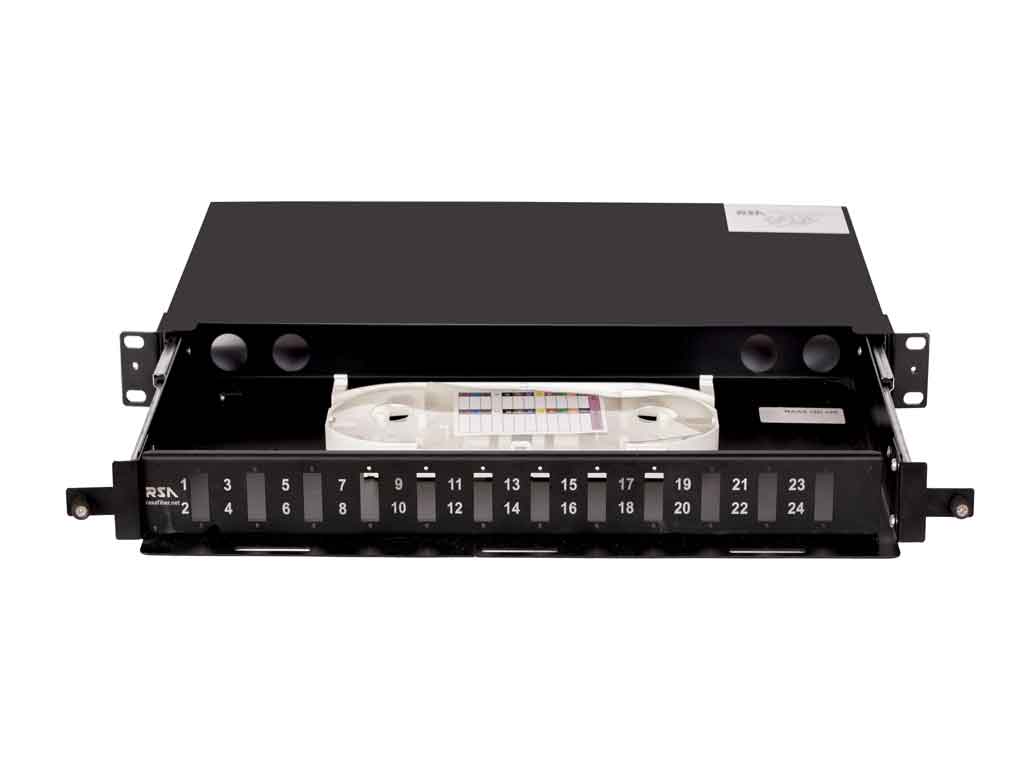

SPLITTER PANEL : پنل اسپلیتر برای نصب اسپلیتر و آداپتور می باشد که امکانات ویژه ایی برای فرمکاری فیبرها ورودی و خروجی به اسپلیتر نیز وجود دارد . ظرفیت هر پنل 12 کر برای ورودی و 72 کر برای خروجی اسپلیترها می باشد . نسبت به ظرفیت راک تعداد پنلها معین می شود . برای رک ODC RASA-AS288 چهار عدد اسپلیتر پنل وجود دارد.
FUSION (SPLICE ) TRY PANEL : در این پنل کرهای مربوط به اسپلیتر و کابلها فیوژن می گردند . هر پنل دارای ظرفیت 72 کر با 3 عدد کاست 24 کر می باشد. که امکان نسب تا 6 کاست در هر پنل نیز وجود دارد. نسبت به ظرفیت راک تعداد پنلها معین می شود. برای رک ODC RASA-AS288 چهار عدد پنل وجود دارد.
ورودی و خروجی کابل ها : در راک ODC RASA-AS 288 هجده عدد محفظه ورودی و خروجی کابل با گلند تعبیه شده است.
CABLE FIXING : برای FIX کردن هر کابل روبرو سوراخ گلند مربوطه مکانی برای فیکس کردن کابل با بست گازی وجود دارد.
محفظه فرم کاری لوزهای رزرو واصلی : برای مدیریت بهتر در نگهداری و عیب یابی و جلوگیری از شلوغی در فرمکاری لوزها در راکهای ODC روی جداره سمت چپ راک محفظه ایی برای لوزهای رزرو تعبیه شده است و در جداره سمت راست محل فرم کاری لوزهای اصلی برای انتقال به پنل فیوژن میباشد.
متعلقات همراه کابینت راک فیبرنوری ODC 288 core :
گلند 21 دوازده عدد گلند 29 شش عدد . بست گازی 18 عدد . پیچ های مربوط به نصب روی سکو .
