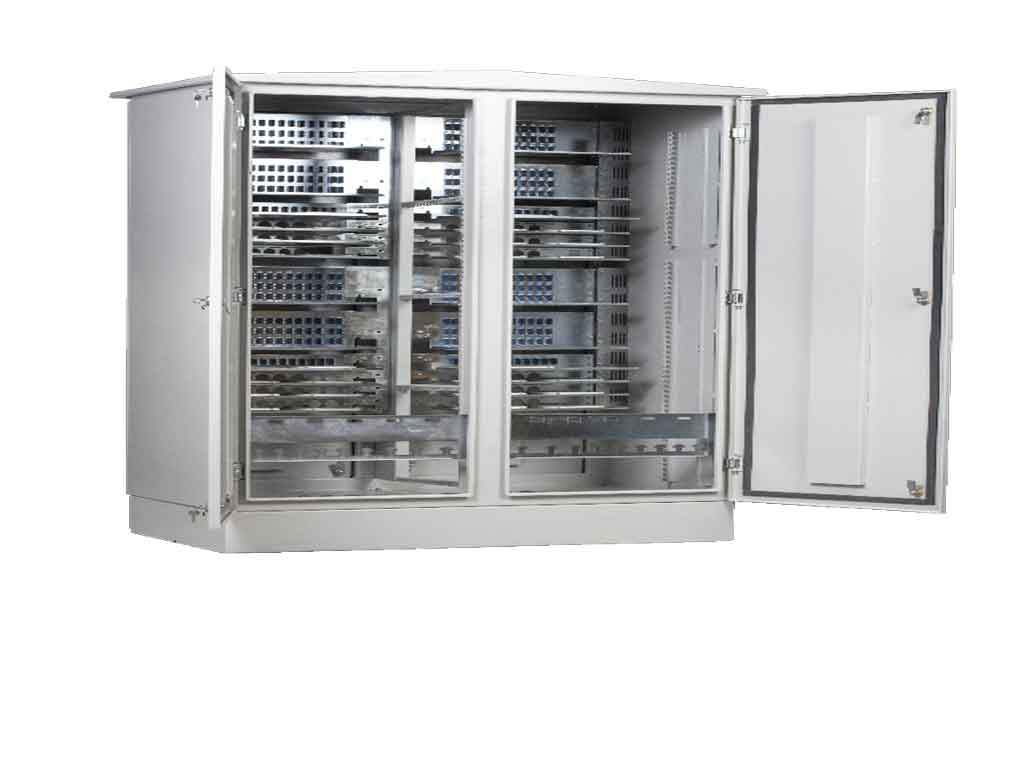

کابینت راک فیبرنوری ODC 576 core زمینی
ODC 576 core Splitter arrangement RASA-AS 576
|
نام |
مقدار |
|
مدل |
ایستاده اسپلیتری |
|
ظرفیت |
576 CORE |
|
نوع آداپتور |
SC/DX |
|
جنس بدنه |
فلزی |
|
درجه حفاظت نفوذ آب و خاک |
IP55 |
| رنگ |
Ral 7035 |
|
ابعاد |
W=600mm H=1800mm D=660mm |
راک های ODC (OPTICAL DISTRIBUTION CABINET) در سیستمهای ارتباطی فیبر نوری با زیر ساخت GPON برای شبکه های FTTH (FIBER TO THE HOME ) استفاده می شود . درون راکهای ODC طراحی شده شرکت رسا صنعت دارای PANEL های SWING با مشخصات ذیل می باشد:

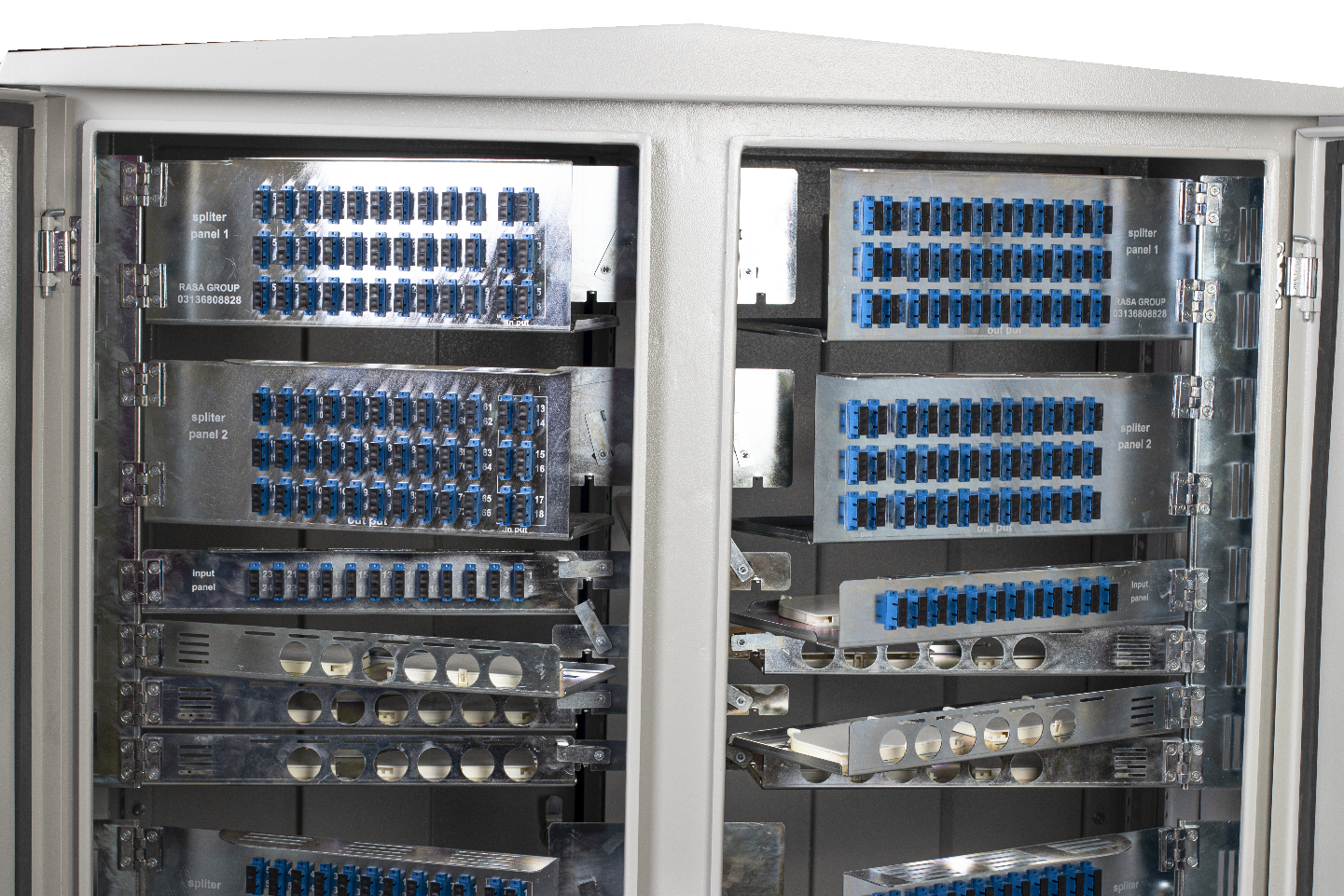

SPLITTER PANEL : پنل اسپلیتر برای نصب اسپلیتر و آداپتور می باشد که امکانات ویژه ایی برای فرمکاری فیبرها ورودی و خروجی به اسپلیتر نیز وجود دارد . ظرفیت هر پنل 12 کر برای ورودی و 72 کر برای خروجی اسپلیترها می باشد . نسبت به ظرفیت راک تعداد پنلها معین می شود . برای رک ODC RASA-AS 576 هشت عدد اسپلیتر پنل وجود دارد.
FUSION (SPLICE ) TRY PANEL: در این پنل کرهای مربوط به اسپلیتر و کابلها فیوژن می گردند . هر پنل دارای ظرفیت 72 کر با 3 عدد کاست 24 کر می باشد. که امکان نسب تا 6 کاست در هر پنل نیز وجود دارد . . نسبت به ظرفیت راک تعداد پنلها معین می شود . برای رک ODC RASA-AS 576 هشت عدد پنل وجود دارد.
ورودی و خروجی کابل ها: در راک ODC RASA-AS 576هجده عدد محفظه ورودی و خروجی کابل با گلند تعبیه شده است.
CABLE FIXING : برای FIX کردن هر کابل روبرو سوراخ گلند مربوطه مکانی برای فیکس کردن کابل با بست گازی وجود دارد.
محفظه فرم کاری لوزهای رزرو واصلی: برای مدیریت بهتر در نگهداری و عیب یابی و جلوگیری از شلوغی در فرمکاری لوزها در راکهای ODC روی جداره سمت چپ و راست راک محفظه ایی برای لوزهای رزروو اصلی به صورت مجزا تعبیه شده است.
متعلقات همراه کابینت راک فیبرنوری ODC576core:
گلند 21 بیست و چهارعدد . گلند 29 دوازده عدد . بست گازی 36 عدد . پیچ های مربوط به نصب روی سکو .
