پیگتل پچ کورد کانکتور فیبرنوری Sc (سارا)
|
نام |
مقدار |
|
مدل |
SM/MM |
|
کابل |
0.9/2.0/.3.0mm |
|
پولیش |
Upc/Apc |
|
دسته |
Sx/Dx |

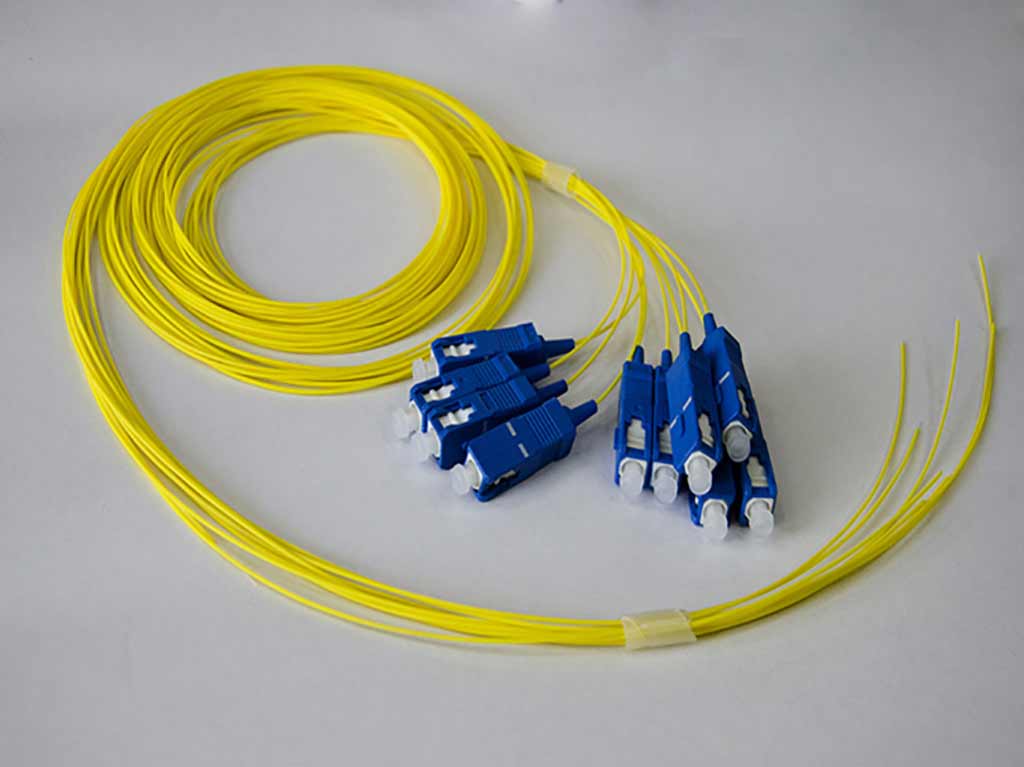

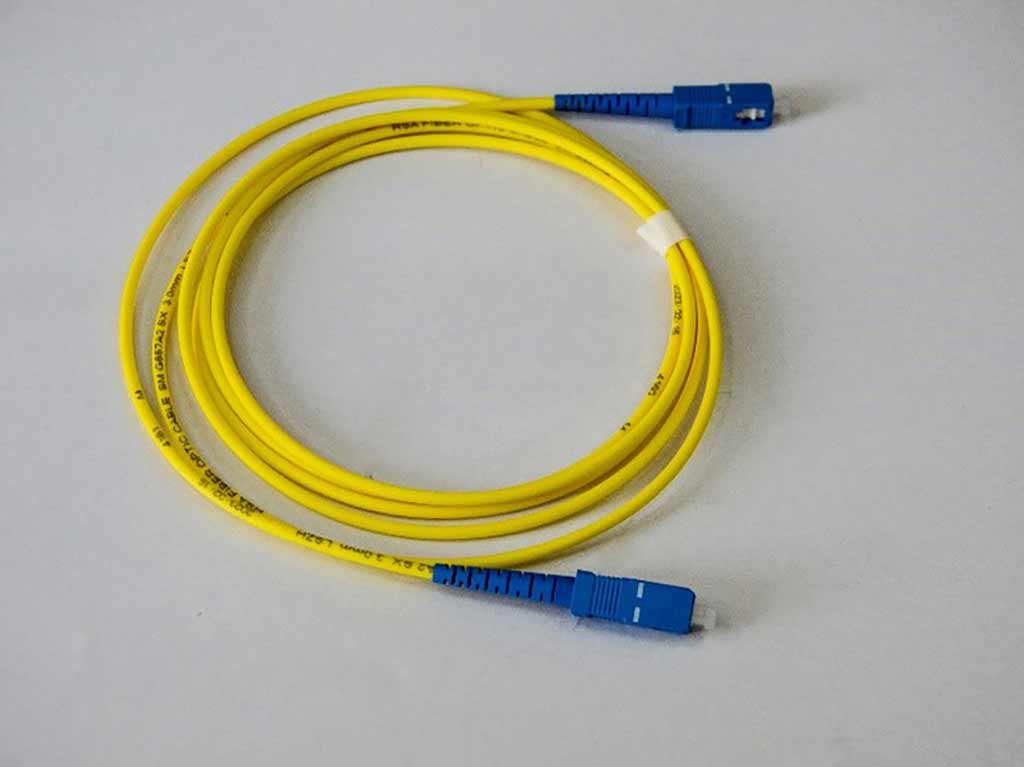

پیگتیل و پچ کورد (Pigtail/Patch Cord)
یکی از تجهیزات مورد استفاده درانتقال سیگنال شبکه های فیبرنوری(پسیو) Pigtail و Patch Cord است. پیگتیل دارای یک سرکانکتور و پچ کورد دارای دو سرکانکتور با متراژهای مختلف است. کیفیت این تجهیزات مهمترین عامل درکاهش تلفات (افتloss) قدرت سیگنال است. افت سیگنال شامل دو قسمت (IR Insertion Loss) و
Rl Return Loss)) می باشد.
مولفه های اصلی ایجاد کیفیت در زمان تولید پیگتیل و پچکورد شامل:
جنس کانکتور مورد استفاده
-استفاده از قطعات مکانیکی داخلی فلزی جهت استحکام بیشتر بین کانکتور و فیبر
-استفاده از فرول نوع سرامیکی
رعایت استاندارد های مونتاژ کانکتور و فیبر
-ایزولایسون و رعایت استاندارد های محیط تولید
-نوع چسب، تجهیزات پیشرفته و کالیبره و ابزار دقیق در تهیه و نحوه تزریق چسب فرول
-زمان پخت و حرارت یکسان
-پرس دقیق قطعات کانکتور با اجزای فیبر توسط پرس های پنوماتیک
-پالیش مناسب درمراحل مختلف با رعایت ایزوله بودن مراحل از هم
-استفاده از دستگاه Ultra Sonic پس از پالیش
-بررسی و کنترل کیفیت مراحل پالیش توسط Fiber Scope
-انجام تست های کنترل کیفیت Ir/Lrباتجهیزات پیشرفته و کالیبره و ابزار دقیق تا 0.2DBو ثبت مقادیر تست شده.
